Διπλή παραγωγή 24Volt 12Volt SC100-24D2412 ρεύμα-συνεχών μετατροπέων παραγωγής απομόνωσης

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Enargy
Αριθμό μοντέλου:	SC100-24D2412

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	negotiable
Χρόνος παράδοσης:	1-8 εβδομάδες
Όροι πληρωμής:	διαπραγμάτευση
Δυνατότητα προσφοράς:	15000Pcs/week

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Επισημαίνω:	12V παροχή ηλεκτρικού ρεύματος AC/DC

Ρεύμα-συνεχές ρεύμα παραγωγή 24V12V SC100-24D2412 παροχών ηλεκτρικού ρεύματος 100W

Κύρια χαρακτηριστικά

Σειρά εισαγωγής: 18~36Vdc

Διπλά αποτελέσματα: 24V/2.5A, 12V/3.33A

Υψηλή αποδοτικότητα: 90%

Κανονισμός γραμμών: ≤±1%

Κανονισμός φορτίων: ≤±1%

Χαμηλός: ≤±1%

Επιτρέψτε (το On/Off) έλεγχο

Τάση απομόνωσης: 1500Vdc

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Παραγωγή πέρα από την τρέχουσα προστασία

Φυσικός δροσερός

Επισκόπηση προϊόντων

Αυτή η προηγμένη επεξεργασία δύναμης μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα. Baseplate αργιλίου η δομή παρέχει την εξαιρετική θερμική απόδοση.

Ηλεκτρικά χαρακτηριστικά

Χαρακτηριστικά εισαγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	18	24	36	Vdc
Μέγιστο ρεύμα εισαγωγής			6.5	Α	Ελάχιστη τάση εισαγωγής, πλήρες φορτίο
Αποδοτικότητα		90		%	Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο

Χαρακτηριστικά παραγωγής

Παράμετρος			Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης παραγωγής	24V		23.52	24	24.48	Vdc
Σειρά τάσης παραγωγής	12V		11.76	12	12.24	Vdc
Σειρά ρευμάτων παραγωγής	24V		0		2.5	Α
Σειρά ρευμάτων παραγωγής	12V		0		3.33	Α
Κανονισμός γραμμών					±1	%
Κανονισμός φορτίων					±1	%
Κυματισμός & θόρυβος	24V				240	MV	Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ
Κυματισμός & θόρυβος	12V				120	MV	Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ
Δυναμική απάντηση	Απόκλιση				±4	%	25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 1A/us
Δυναμική απάντηση	Εγκαθιστώντας χρόνος				300	εμείς	Σε μέσα 1% Vout nom.
Η τάση παραγωγής υπερανυψώνει					5	%
Ικανότητα παραγωγής		24V			1800	μF
Ικανότητα παραγωγής		12V			3000	μF
Επιτρέψτε τον έλεγχο							Εξωτερικός διακόπτης

Σημείωση: Ένας εξωτερικός διακόπτης ελέγχει επιτρέπει τη λειτουργία. Πιέστε το διακόπτη μόλις κάτω από την τάση εισαγωγής στον όρο, επάνω η ενότητα. Πιέστε το διακόπτη πάλι, η ενότητα θα τροφοδοτήσει μακριά.

Χαρακτηριστικά προστασίας

Παράμετρος		Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Παραγωγή πέρα από την προστασία φορτίων	24V	2.75		4.5	Α	Λόξιγκας
Παραγωγή πέρα από την προστασία φορτίων	12V	3.5		6.5	Α	Λόξιγκας
Προστασία βραχυκυκλώματος				10	mΩ	Λόξιγκας

Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-20		+60	℃
Θερμοκρασία αποθήκευσης	-40		+85	℃
Σχετική υγρασία	20		90	%
Υγρασία αποθήκευσης	10		95	%
Ύψος			3000	μ

Χαρακτηριστικά ασφάλειας

Παράμετρος		Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	Εισαγωγή στην παραγωγή	1500			Vdc	1mA/1min, καμία να σχηματίσει τόξο και διακοπή
	Εισαγωγή στο έδαφος	1500			Vac	1mA/1min, καμία να σχηματίσει τόξο και διακοπή
	Παραγωγή στο έδαφος	500			Vdc	1mA/1min, καμία να σχηματίσει τόξο και διακοπή
Αντίσταση απομόνωσης	Εισαγωγή στην παραγωγή	100			MΩ	500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90%

Συμμόρφωση προτύπων

Πρότυπα	Σημειώσεις
Mil-STD-704
Mil-STD-1399
Mil-STD-810
EN60950
GB4943
IEC 61000-4-2

Φυσικές πληροφορίες

Μηχανική περίληψη

Length×width×heigth: 160×60×26 (χιλ.), 6.3×2.36×1.02 (μέσα),

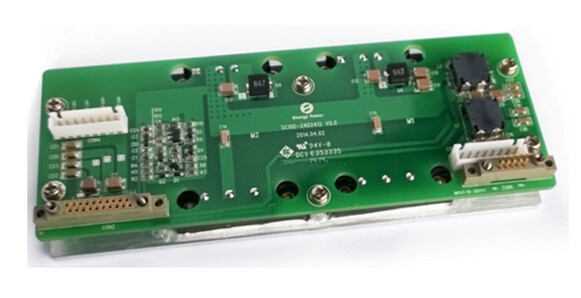

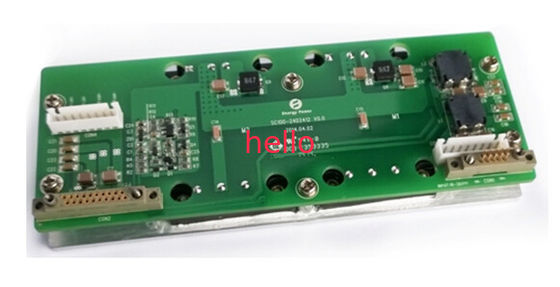

Διπλή παραγωγή 24Volt 12Volt SC100-24D2412 ρεύμα-συνεχών μετατροπέων παραγωγής απομόνωσης 0

Προσδιορισμοί καρφιτσών

Συνδέστε/προδιαγραφή	Καρφώστε το αριθ.	Όνομα
CON1/CY59T10BJ	1.6	Vin+
	2.3.4.7.8.9	NU
	5.10	VIN-
CON2/CY59Z20BJ	1	24V2 (Vout-)
	11	24V2 (Vout+)
	2	ON/OFF1
	12	ON/OFF2
	3.4.5.8.13.14.15.18	NU
	6.16	24V1 (Vout-)
	7.17	24V1 (Vout+)
	9.19	12V (Vout-)
	10.20	12V (Vout+)
