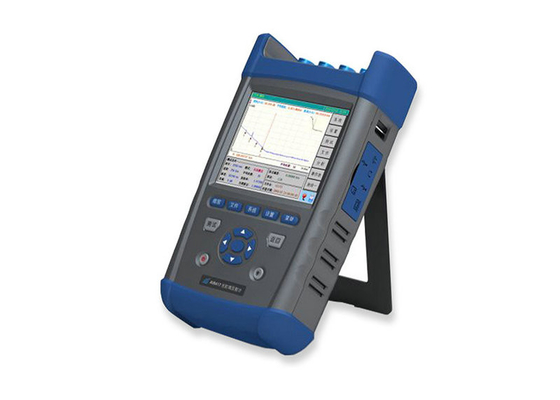

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης

  • Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης
Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης
Λεπτομέρειες:
Τόπος καταγωγής: ΚΊΝΑ
Μάρκα: FOCONEC
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Πολυσύνθετο OTDR
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο
Χρόνος παράδοσης: 2-5 ημέρες
Όροι πληρωμής: Μ / Τ, L / C
Δυνατότητα προσφοράς: 200 σύνολα ανά εβδομάδα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Εφαρμογή: σχεδιασμένος για τη δοκιμή του δικτύου FTTx Σειρά απόστασης: 0.4, 0.8, 1.6, 3.2, 6.4, 16,32,64,128,256,512km (SMF)
Οπτική σύνδεση: FC/SC/ST (καθολικός συνδετήρας) Τύπος: OTDR, VFL, οπτικός ελεγκτής μετρητών δύναμης
Υψηλό φως:

Οπτικών Ινών μετρητή ισχύος

,

οπτικός εντοπιστής ελαττωμάτων

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης & πηγή φωτός

Γρήγορη λεπτομέρεια:

  1. Οπτικό Reflectometer χρονικών περιοχών (OTDR)
  2. VFL, οπτικός μετρητής δύναμης, πηγή φωτός που ενσωματώνεται
  3. 45dB υψηλή δυναμική περιοχή

Περιλήψεις προϊόντων:

FOC8002 OTDR είναι μια όργανο μέτρησης υψηλής επίδοσης με πολλών χρήσεων που σχεδιάζεται για τη δοκιμή του δικτύου FTTx. Χρησιμοποιείται κυρίως για να μετρήσει τα φυσικά χαρακτηριστικά της οπτικής ίνας υπό δοκιμή, όπως το μήκος, η απώλεια μετάδοσης και η απώλεια συναρμογών κ.λπ…. Μπορεί επίσης να εντοπίσει τα ελαττώματα ή τα σπασίματα της οπτικής ίνας. Εφαρμόζεται ευρέως στην κατασκευή, την κατασκευή και τη συντήρηση στο σύστημα επικοινωνιών οπτικής ίνας.

Κύρια χαρακτηριστικά γνωρίσματα:

1. Φορητός, ελαφρύς και ευκολία για τη μεταφορά

2. 45dB υψηλή δυναμική περιοχή

3. πρόσθετος-κοντή νεκρή ζώνη γεγονότος ≤1m

4. ψήφισμα απόστασης 0.05m υψηλό, 128k σημεία δειγματοληψίας

5. Γρήγορη αυτόματη μέτρηση, λειτουργία ένας-κουμπιών

6. Δοκιμή μέχρι τέσσερα μήκη κύματος με μια ενιαία μονάδα

7. Ελαφρύς έλεγχος επικοινωνίας αυτόματα

8. Μακρινή λειτουργία μέσω Ethernet

9. Οι διπλές διεπαφές USB, το ενισχυτικός ραβδί USB και ο εκτυπωτής και το άμεσο καλώδιο μεταφορτώνουν στο PC μέσω ActiveSync

10. Ενισχυτική μορφή αρχείου Bellcore GR196 εγγράφως ή διαβάζοντας

11. Ενσωματωμένη μπαταρία λίθιου με την υψηλή ικανότητα για πάνω από 8 ώρες της λειτουργούσας ζωής

12. Ορατό ελάττωμα που εντοπίζει το (VFL) και τον οπτικό μετρητή δύναμης

13. Καθολικό FC/PC, FC/SC, τύπος συνδετήρων FC/ST, αυτό είναι κατάλληλο για τον καθαρισμό επιφάνειας

14. Η μοναδική λειτουργία των ενημερώνοντας προγραμμάτων εφαρμογών σε απευθείας σύνδεση, που επιστρέφει στο εργοστάσιο είναι περιττή

Πρόσθετος-κοντή νεκρή ζώνη γεγονότος

Λόγω του υψηλού ψηφίσματός του, FOC8002 OTDR έχει νεκρή ζώνη γεγονότος 1m την πρόσθετος-κοντή, η οποία είναι κατάλληλη για την κοντή οπτική ίνα και τη οπτική ίνα πλεξίδων.

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης 0

Μεγάλο αυτόματο analyzation


FOC8002 μπορεί γρήγορα να καθορίσει και να εντοπίσει τα γεγονότα και τα ελαττώματα στο ίχνος ακριβώς, κατόπιν απαριθμεί όλα τα γεγονότα ακόμη και στον πίνακα, έτσι είναι πολύ χρήσιμο maintainers στη βελτίωση της αποδοτικότητας και είναι περιττό να ξέρει για τη σχετική γνώση υποβάθρου.

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης 1

Μεγάλη αυτόματη μέτρηση

Η λειτουργία της αυτόματης μέτρησης FOC8002 OTDR το καθιστά περιττό στο χειριστή να ξέρει για τις περαιτέρω λεπτομέρειες της λειτουργίας. Η λειτουργία γίνεται πολύ απλή: μετά από συνδέστε την ίνα, μόνο έναρξη】 Τύπου 【, κατόπιν το ίχνος που μετριέται επιδεικνύεται και τα γεγονότα παρατίθενται στην οθόνη σε μερικά δευτερόλεπτα, τώρα, εσείς μπορούν να δουν τον πίνακα ιχνών και γεγονότος.

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης 2

Μοναδική εξεταστική ικανότητα PON

FOC8002 είναι ιδανικό για την πρόσβαση και η δοκιμή δικτύων FTTH, αυτό επιτρέπει σε σας για να εξετάσει μέσω 1x32 ακόμη και 1x64 των θραυστών για PON (παθητικό οπτικό δίκτυο) εξεταστικός.
FOC8002 προσφέρει σε ένα εξαιρετικό γεγονός 1m τη νεκρή ζώνη και 0.05m υψηλό ψήφισμα απόστασης, με το οποίο μπορείτε να χαρακτηρίσετε όλα τα γεγονότα μεταξύ της συσκευής αποστολής σημάτων και της επιτροπής διανομής ινών του κεντρικού γραφείου.

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης 3

Κατάλληλη λειτουργία VFL

ενσωματωμένος 650nm οπτικός εντοπιστής το (VFL) ελαττωμάτων είναι ιδανικός για να προσδιορίσει την κακή συναρμογή, τον κακό συνδετήρα, το σπάσιμο ή τη μακρο κάμψη εύκολα. Το τυποποιημένο VFL με περισσότερο από 2 milliwatt τη δύναμη παραγωγής είναι εργοστάσιο που εγκαθίσταται σε FOC8002 FOCONEC, το οποίο η απόσταση λειτουργίας είναι παραπάνω από 5 χιλιόμετρα.


Ελαφρύς έλεγχος επικοινωνίας

Κατά μέτρηση μιας ίνας στην υπηρεσία, την αποτέλεσμα μέτρησης από ένα OTDR δεν είναι ακριβές, και υπάρχει ένας πιθανός κίνδυνος μόνιμης ζημίας εσωτερικό στο φωτοηλεκτρικό του δέκτη OTDR. Για να αποτρέψει αυτά τα προβλήματα, το FOC8002 OTDR μπορεί να ανιχνεύσει αυτόματα και σιωπηλά εάν το φως επικοινωνίας είναι παρόν αφότου συνδέεται η ίνα υπό δοκιμή, μόλις το φως είναι ελεγχμένο παρόν, ταυτόχρονα, ένα μήνυμα προειδοποίησης θα επιδειχθεί και η εσωτερική προστασία OTDR θα είναι ενεργός αμέσως.


Πολλαπλάσια μήκη κύματος και πρότυπα

FOC8002 OTDR μπορεί να παρέχει οποιους δήποτε και από τον ενιαίο τρόπο ή πολλαπλού τρόπου ή τους δύο, με σκοπό να εξετάσουν FUT σε μέχρι τέσσερα μήκη κύματος στην ενιαία μονάδα, όπως τα μήκη κύματος 850, 1300, 1310, 1383, 1490, 1550, 1625 και 1650nm, με τα οποία FOC8002 μπορεί να χρησιμοποιηθεί ευρέως από τη μακροχρόνια σειρά στα δίκτυα FTTx, CATV, του τοπικού LAN, πρόσβασης και μετρό.


Άφθονη εξωτερική διεπαφή

FOC8002 έχει την άφθονη εξωτερική διεπαφή, όπως USB, ελάχιστος-USB, Ethernet, ακουστικό και το SD, λόγω αυτών, αυτό μπορεί να παρέχει τις ακόλουθες λειτουργίες:

1. Εκπαιδευτικοί μέσω των πολυμέσων για τους χειριστές, που μπορούν να επιτρέψετε γίνεστε μετρώντας εμπειρογνώμονας μέσα στο λίγος χρόνο.

2. Εφαρμογή του μακρινού ελέγχου μέσω Ethernet, ανίχνευση μηχανικών βλαβών από τη μεγάλη τηλεφωνική απόσταση για την ίνα υπό δοκιμή.

3. Εκτύπωση του πίνακα ιχνών και γεγονότος

4. Ενημερώνοντας προγράμματα εφαρμογών σε απευθείας σύνδεση

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης 4


Χαρακτηριστική εφαρμογή:

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης 5

FOC8002 OTDR χρησιμοποιείται κυρίως για να μετρήσει το δίκτυο FTTx, παρέχει τα multifunctions σε μια μονάδα. FOC8002 προσφέρει τρία μετρώντας τους τρόπους: χειρωνακτικός τρόπος (συμπεριλαμβανομένου πραγματικού - χρονικός τρόπος και μέσος τρόπος), αυτόματος τρόπος και τρόπος νεκρής ζώνης.
Χειρωνακτικός τρόπος μέτρησης: ο χειρωνακτικός τρόπος είναι κατάλληλος για τον ειδικευμένο χειριστή που εξοικειώνεται με το όργανο. Σε αυτόν τον τρόπο μέτρησης, για να πάρει τα ακριβέστερα αποτελέσματα, ο σε πραγματικό χρόνο τρόπος ή ο μέσος τρόπος μπορεί να επιλεχτεί εάν είναι απαραίτητο.
Στο σε πραγματικό χρόνο τρόπο, οι δυναμικές αλλαγές της αλυσίδας ινών μπορούν να είναι ανιχνευμένες έγκαιρες, είναι πολύ χρήσιμη όταν πρέπει να παρατηρήσετε την επίδραση και τη διαδικασία της ίνας που συνδέεται ή που συνδέεται.
Στο μέσο τρόπο μέτρησης, ο θόρυβος στο ίχνος μπορεί να κατασταλθεί, και το SNR (αναλογία θορύβου σημάτων) βελτιώνεται, επομένως, το αποτέλεσμα είναι ακριβέστερο. Στην πραγματικότητα, οι πιό μέσοι χρόνοι εκτελούνται, ο περισσότερος θόρυβος στο ίχνος καταστέλλεται, και ο πιό μακροχρόνιος χρόνος ξοδεύεται για την επεξεργασία σήματος. Στην πράξη, οι μέσοι χρόνοι πρέπει να τεθούν κατάλληλα σύμφωνα με την ανάγκη.
Αυτόματος τρόπος μέτρησης: οι βελτιστοποιημένοι όροι μέτρησης τίθενται αυτόματα, είναι περιττό στο χειριστή να ξέρει για την περίπλοκη γνώση υποβάθρου και τις περαιτέρω λεπτομέρειες λειτουργίας. Σε αυτόν τον τρόπο, τα ακριβέστερα αποτελέσματα μπορούν να κερδηθούν όταν τίθενται οι κατάλληλοι μέσοι χρόνοι, αλλά θα αυξήσει το χρόνο της επεξεργασίας σήματος.
Τρόπος νεκρής ζώνης: αυτός ο τρόπος είναι κατάλληλος για τη οπτική ίνα με τη σύντομη απόσταση και οι βελτιστοποιημένες τοποθετήσεις της σειράς απόστασης, του πλάτους σφυγμού και του εξασθενητή μπορούν να εκτελεσθούν αυτόματα. Για να πάρει το καλύτερο αποτέλεσμα, η τελική επιστροφής απώλεια πρέπει να εγγυηθεί λιγότερο από -40dB.

Τεχνικές παράμετροι:

Δυναμική περιοχή Παρακαλώ αναφερθείτε «στις προδιαγραφές ενοτήτων OTDR»
Αβεβαιότητα απόστασης ± (0.75m + διάστημα + μέτρηση distance×0.0025% δειγμάτων)
Ψήφισμα δειγματοληψίας 0.05, 0.1, 0.2, 0.5, 1,2,4,8,16m
Σειρά απόστασης 0.4, 0.8, 1.6, 3.2, 6.4, 16,32,64,128,256,512km (SMF)
0.4, 0.8, 1.6, 3.2, 6.4, 16.32 (MMF 850nm)
Πλάτος σφυγμού 5,10,30,80,160,320,640,1280,5120,10240,20480ns
5,10,30,80,160,320,640,1280 (MMF 850nm)
Κατώτατο όριο απώλειας 0.01dB
Σημεία δειγματοληψίας Μέχρι 128k
Γραμμικότητα 0.05dB/dB
Ψήφισμα απώλειας 0.001dB
Ικανότητα μνήμης ≥800traces (κατασκευή-μέσα), ≥65500traces (2GB αποθήκευση SD)
Ρύθμιση δείκτη διάθλασης ομάδας 1.00000 έως 2.00000 (0.00001steps)
Μονάδα απόστασης χλμ, μ, kft, πόδια
Επίδειξη 640×480, 6.5 ίντσα tft-LCD (οθόνη αφής)
Διεπαφή USB, ελάχιστος-USB, Ethernet, ακουστικό, SD
Οπτικός συνδετήρας FC/SC/ST (καθολικός συνδετήρας)
VFL 650nm±10nm, 2mW (χαρακτηριστικός) CW/1Hz
Οπτικός μετρητής δύναμης Σειρά μήκους κύματος: η μέτρηση 1200nm 1650nm κυμαίνεται: -60 0dBm ακρίβεια μέτρησης: 5% (- 10dBm, CW)
Παροχή ηλεκτρικού ρεύματος Προσαρμοστής 100 εναλλασσόμενου ρεύματος 240V, 50/60Hz, 1.5A συνεχές ρεύμα: 19V±2V (2A) ενσωματωμένη μπαταρία λίθιου: 4400mAh, ώρες 2 λειτουργούντος χρόνου ≥8
Γλώσσα Χρήστης επιλέξιμος: απλουστευμένος κινεζικά, αγγλικά, ρωσικά, κορεατικά κ.λπ… (παρακαλώ ελάτε σε επαφή με CETC 41$ος για άλλα)
Λειτουργούσα θερμοκρασία -10 σε 50℃ (που χρεώνει: 5 σε 40℃)
Θερμοκρασία αποθήκευσης -40 σε 70℃ (μπαταρία: -20 σε 60℃)
Σχετική υγρασία 5% 95%, non-condensing
Διαστάσεις 295×186×75 (χιλ.)
Βάρος 2.5kg περ.

Note1: Δεν περιλαμβάνει την αβεβαιότητα λόγω του δείκτη ινών
Note2: Η χαμηλή φωτεινότητα, αποκλείει τη μέτρηση.

Ενότητες OTDR και διαταγή του οδηγού:

Διαταγή του αριθμού Λειτουργούν μήκος κύματος Τύπος ινών Δυναμική περιοχή (DB) Νεκρή ζώνη γεγονότος (μ) Νεκρή ζώνη μείωσης (μ)
FOC8002-2101 1310/1550nm SMF 42/40 2/2 10/10
FOC8002-2102 1310/1550nm SMF 40/38 1/1 10/10
FOC8002-2103 1310/1550nm SMF 37/35 1/1 10/10
FOC8002-3103 (PON) 1310/1550/1625nm (κατασκευή-στο φίλτρο) SMF 39/37/37 1/1/1 10/10/10
FOC8002-4101 1310/1490/1550/1625nm SMF 35/32/34/34 1/1/1/1 10/10/10/10

Ενσωματωμένος OTDR ελεγκτής οπτικών ινών VFL, φορητός οπτικός μετρητής δύναμης 6

Τυποποιημένα εξαρτήματα:

Αριθ. Όνομα ποσότητα
1 Ηλεκτροφόρο καλώδιο 1
2 AC/DC προσαρμοστής 1
3 Ποιοτική πιστοποίηση 1
4 Εγχειρίδιο χρηστών 1
5 Ίχνος που αναλύει το λογισμικό (CD) 1
6 Σκληρή περίπτωση μεταφοράς (συμπεριλαμβανομένου του gallus) 1
7 Ειδικό gallus του οργάνου 1
8 FC/SC, συνδετήρες FC/ST 1
