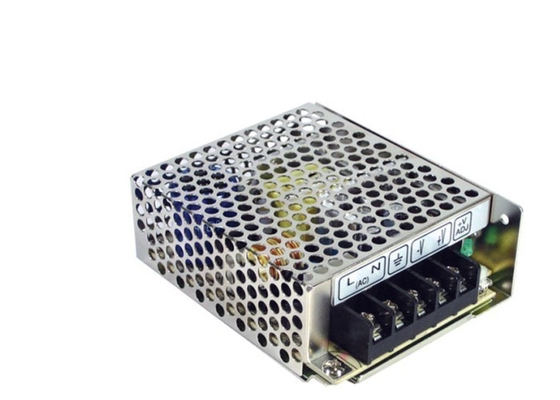

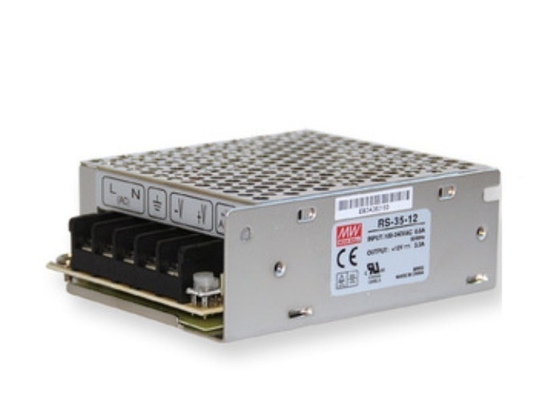

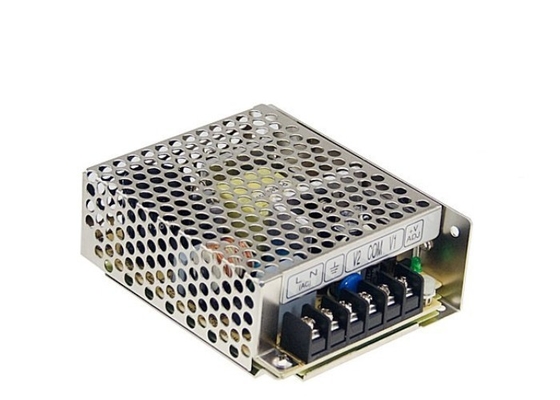

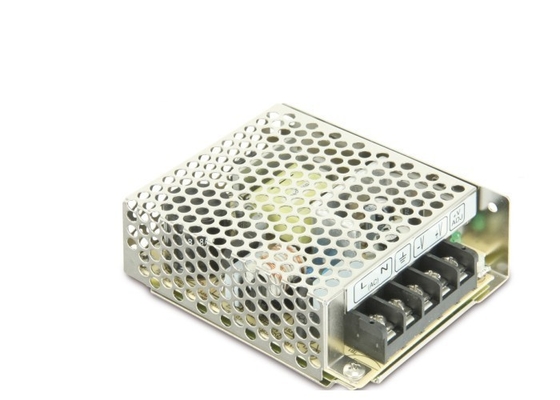

35w σταθερή τάση οδηγών των οδηγήσεων παροχής ηλεκτρικού ρεύματος των ΣΥΝΕΧΏΝ οδηγήσεων εναλλασσόμενου ρεύματος 12V rs-35
G3 σειρά rs-35 εσωκλειόμενα χαρακτηριστικά γνωρίσματα παροχής ηλεκτρικού ρεύματος μετατροπής:
1. Καθολικό εναλλασσόμενο ρεύμα που εισάγεται/μεγάλη έκταση
2. Προστασία: Βραχυκύκλωμα/πέρα από το φορτίο/πέρα από την τάση
3. Ψύξη από την ελεύθερη μεταφορά αέρα
4. Δείκτης οδηγήσεων για τη δύναμη επάνω
δοκιμή καψίματος φορτίων 5. 100% πλήρης
6. Καμία κατανάλωση ισχύος <0>
7 φορτίων. Όλοι που χρησιμοποιούν 105 μακράς διαρκείας ηλεκτρολυτικούς πυκνωτές Κελσίου
8. Αντισταθείτε το κύμα 300VAC που εισάγεται για 5 το δεύτερο
9. Υψηλή λειτουργούσα θερμοκρασία μέχρι 70
10. Αντισταθείτε 5G τη δοκιμή δόνησης
11. Υψηλή αποδοτικότητα, μακράς διαρκείας και υψηλή αξιοπιστία
12. 3 έτη εξουσιοδότησης
Προσαρμοστής δύναμης μετατροπής εναλλασσόμενου ρεύματος σειράς Meanwell G3:
RS-15/RS-25/RS-35/RS-50/RS-75/RS-100/RS-150
RD-35/RD-50/RD-65/RD-85/RD-125
ΑΠΕΛΕΥΘΕΡΏΝΩ-50/ΑΠΕΛΕΥΘΕΡΏΝΩ-65/ΑΠΕΛΕΥΘΕΡΏΝΩ-85/ΑΠΕΛΕΥΘΕΡΏΝΩ-125, RT-50/RT-65/RT-85/RT-125
RQ-50/RQ-65/RQ-85/RQ-125
Γρήγορες λεπτομέρειες:
| 35W - ενιαία παραγωγή |
| Διαμορφώστε το αριθ. |
Παραγωγή |
Tol. |
R&N |
Effi. |
| Rs-35-3.3 |
3.3V, 0~7.0A |
±3% |
80mV |
76.5% |
| Rs-35-5 |
5V, 0~7.0A |
±2% |
80mV |
80.5% |
| Rs-35-12 |
12V, 0~3.0A |
±1% |
120mV |
84.5% |
| Rs-35-15 |
15V, 0~2.4A |
±1% |
120mV |
86.0% |
| Rs-35-24 |
24V, 0~1.5A |
±1% |
200mV |
88.0% |
| Rs-35-48 |
48V, 0~0.8A |
±1% |
200mV |
88.5% |
Γενικές προδιαγραφές:
| Διαμορφώστε το αριθ. |
Rs-35
Rd-35 |
| Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος |
85~264VAC, 120~373VDC |
| Ρεύμα εισροής εναλλασσόμενου ρεύματος (μέγιστο) |
36A σε 230VAC |
| Σειρά ΣΥΝΕΧΟΥΣ ρύθμισης |
±10% από το ποτενσιόμετρο για την ενιαία παραγωγή
CH1 5%~+10% από το ποτενσιόμετρο για την πολλαπλάσια παραγωγή
|
| Προστασία υπερφόρτωσης |
τρόπος λόξιγκα 110%~150%, αυτόματος-αποκατάσταση (150% ~190% για το απελευθερώνω-125-1205/2405) |
| Πέρα από την προστασία τάσης |
115%~135% εκτίμησε την τάση παραγωγής, τρόπος λόξιγκα, αυτόματος-αποκατάσταση |
| Αντισταθείτε την τάση |
I/P - O/P: 3kVAC, I/P - FG: 1.5kVAC, O/P - FG: 0.5kVAC, 1 λεπτό |
| Θερμοκρασία εργασίας |
-25~+70°C (αναφερθείτε στη derating καμπύλη για τα διαφορετικά πρότυπα) |
| Δόνηση |
10~500Hz, 5G 10min. κύκλος του /1, περίοδος για 60 λεπτά.
κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ
|
| Ασφάλειες προτύπου |
UL60950-1, TUV EN60950-1 ΕΓΚΕΚΡΙΜΈΝΟ |
| Πρότυπα EMC |
EN55022 ΚΑΤΗΓΟΡΊΑ Ψ, EN61000-3-2.3, EN61000-4-2.3.4.5.6.8.11,
En61000-6-2 (en50082-2) (35~150W)
|
| Σύνδεση |
Τελικός φραγμός για την εισαγωγή και την παραγωγή |
| Διάσταση (LxWxH) (χιλ.) |
99x 82x 36 |
| Υπόθεση αριθ. |
932A |
| Συσκευασία |
45pcs το /14.0kg |
ΣΗΜΕΙΩΣΗ:
1. Όλες οι παράμετροι αναφερθείσες ΟΧΙ ειδικά μετριούνται στην εισαγωγή 230VAC, εκτίμησαν το φορτίο και 25 Κέλσιος της περιβαλλοντικής θερμοκρασίας.
2. Ο κυματισμός & ο θόρυβος μετριούνται σε 20MHz του εύρους ζώνης με τη χρησιμοποίηση» στριμμένο ζευγάρι-καλώδιο 12 που ολοκληρώνεται με ένα 0.1uf & 47uf παράλληλος πυκνωτής.
3. Ανοχή: περιλαμβάνει την ανοχή οργάνωσης, τον κανονισμό γραμμών και τον κανονισμό φορτίων.
4. Ο κανονισμός γραμμών μετριέται από τη χαμηλή γραμμή στην υψηλή γραμμή στο εκτιμημένο φορτίο.
5. Ο κανονισμός φορτίων μετριέται από 0% σε 100% εκτίμησε το φορτίο.
6. Η παροχή ηλεκτρικού ρεύματος θεωρείται συστατικό που θα εγκατασταθεί σε έναν τελικό εξοπλισμό. Ο τελικός εξοπλισμός πρέπει να επανεγκριθεί ότι συναντά ακόμα τις οδηγίες EMC. Για την καθοδήγηση σχετικά με το πώς να εκτελέσετε αυτές τις δοκιμές EMC, μπορείτε να αναφερθείτε στη «δοκιμή EMC των παροχών συστατικού ηλεκτρικού ρεύματος» ή να έρθετε σε επαφή με τις πωλήσεις μας.
