Τόπος καταγωγής: | Guangdong Κίνα (Ηπειρωτική) |
Μάρκα: | QUAWIN / OEM |
Πιστοποίηση: | CE,ROHS |
Ποσότητα παραγγελίας min: | 100 Piece / Τεμάχια |
---|---|
Συσκευασία λεπτομέρειες: | Ετικέτες Netural, αντιστατικό κιβώτιο του /white τσαντών και τυποποιημένο χαρτοκιβώτιο εξαγωγής/προσ |
Χρόνος παράδοσης: | δείγματα μέσα σε 5 ημέρες, 15 ημέρες για τις μαζικές διαταγές |
Όροι πληρωμής: | L/C, D/A, Δ το /P, T/T, Western Union, MoneyGram, μεταβίβαση, Paypal |
Δυνατότητα προσφοράς: | 500000 Piece / Τεμάχια ανά Μήνα |
Ονομαστική ισχύς: | 40W | Ονομαστική τάση: | Συνεχές ρεύμα 15V |
---|---|---|---|
Εφαρμογή: | Οδηγημένες λουρίδες, οδηγημένος κάτω από τα φω'τα | Εκτίμηση IP: | IP67 |
όνομα: | Αδιάβροχο LED πρόγραμμα οδήγησης | Πιστοποίηση: | UL, ROHS, CE |
Υψηλό φως: | πρόγραμμα οδήγησης οδήγησε λωρίδα,οδηγημένος δύναμη οδηγός |

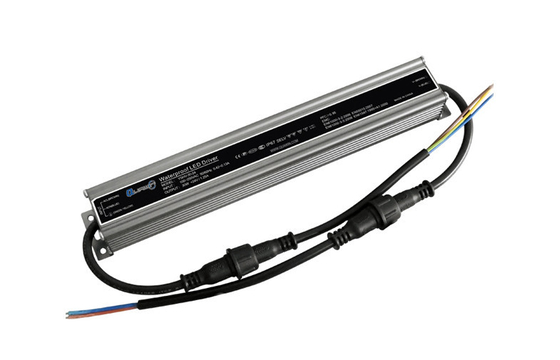

Συνεχές ρεύμα κυκλωμάτων οδηγών των αδιάβροχων Ip67 σταθερών οδηγήσεων τάσης 40w 15V
Γρήγορη λεπτομέρεια:
1. Υψηλή αποδοτικότητα 89%
2. Χαμηλότερο κόστος, υψηλή αξιοπιστία
3. Μεγάλη έκταση 90~264VAC
4. Προστασία:
. Βραχυκύκλωμα
. Υπερφόρτωση
. Over-voltage
. Πέρα-θερμοκρασία
5. Θερμοκρασία εργασίας: -40℃ ~ + 70℃
6. IP67 σχέδιο για τις εσωτερικές και υπαίθριες εφαρμογές
7. 2~3 δοκιμές χρονικού καψίματος (+50℃/-40℃ στο πλήρες φορτίο με πάνω από 14 ώρες)
Εφαρμογή
Οι οδηγημένες λουρίδες, οδήγησαν τα φω'τα τοπίων, οδήγησαν κάτω από τα φω'τα, οδήγησαν την οθόνη επίδειξης ηλεκτρονικής ...... κ.λπ.
Φύλλο προδιαγραφών |
||
Πρότυπο |
Qw150-026-aw (σημείωση 1) |
|
Παραγωγή |
Εκτιμημένη τάση |
15VDC |
Σειρά ρευμάτων παραγωγής |
0 ~ 2.6A |
|
Εκτιμημένη δύναμη |
40W |
|
Κυματισμός και θόρυβος (Max) (σημείωση 2) |
150mVp-π |
|
Ανοχή τάσης |
±3.0% |
|
Κανονισμός γραμμών |
±1% |
|
Κανονισμός φορτίων |
±1.0% |
|
Οργάνωση, χρόνος ανόδου |
1500ms 80ms/230VAC, 2000ms 80ms/110VAC |
|
Κρατήστε ψηλά το χρόνο |
50ms/230VAC στο πλήρες φορτίο, 25ms/110VAC στο πλήρες φορτίο |
|
Εισαγωγή |
Σειρά τάσης |
90~264VAC |
Αποδοτικότητα φάσματος συχνότητας (σημείωση 3) |
47~63Hz |
|
86.0% |
||
Ρεύμα εναλλασσόμενου ρεύματος |
0.50A ~ 0.17A |
|
Ρεύμα εισροής |
Κρύα έναρξη σε 45A/230VAC, εισαγωγή στο TA: 25℃ κρύα έναρξη. |
|
Ρεύμα διαρροής |
﹤0.5mA σε 230VAC, 60Hz εισαγωγή |
|
Προστασία |
Τρέχουσα προστασία |
το σταθερό τρέχον όριο ±1% (τρέχων περιοριστικός τύπος), ανακτεί μετά από το ελαττωματικό πρόβλημα |
Over-Voltage |
110% ~ 130% (τάση κλεισίματος O/P, repower για να ανακτήσει) |
|
Υπερφόρτωση |
130% ~ 150% (τάση κλεισίματος O/P, repower για να ανακτήσει) |
|
Βραχυκύκλωμα |
Ο τρόπος λόξιγκα, ανακτεί αυτόματα αφότου αφαιρείται το ελαττωματικό πρόβλημα |
|
Προστασία αστραπής |
Εκφόρτισης αερίου σωλήνας αυτόματα ανοικτός στην απαλλαγή, repower για να ανακτήσει |
|
Πέρα-θερμοκρασία |
85℃±10℃ (τάση κλεισίματος O/P, επαν-δύναμη για να ανακτήσει) |
|
Περιβάλλον |
Εργασιακό περιβάλλον (σημείωση 4) |
-40℃ ~ +70℃ |
Υγρασία εργασίας |
20~90% RH non-condensing |
|
Περιβάλλον αποθήκευσης & |
-45℃~+80℃ |
|
TEMP. Συντελεστής |
±0.05%℃ (0~50℃) |
|
Δόνηση |
10 ~ 500Hz, 2G 10min. /1cycle, περίοδος για 60min. κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ |
|
Ασφάλεια & EMC |
Ασφάλειες προτύπου |
EN-61347-1, en61347-2-13, IP67, δοκιμές ROHS, σχέδιο αναφερθείτε σε UL8750 |
Αντισταθείτε την τάση |
I/P-O/P: 3KVAC, IP-FG: 1.5KVAC, op-FG: 500VAC |
|
Αντίσταση απομόνωσης |
I/P-O/P IP-FG OP-FG: 100M Ohms/500VDC/25℃/70% RH |
|
Εκπομπή EMC |
Συμμόρφωση σε EN55015: 2007, EN61547: 1995+A1: 2000 En61000-3-2: 2006 |
|
Ασυλία EMC |
Συμμόρφωση σε EN55015 EN61547 en61000-4-2.3.4.5.6.8.11 |
|
Άλλοι |
Κύκλος ζωής (σημείωση 5) |
≥50000Hrs (25~30℃) |
Καμία κατανάλωση ισχύος φορτίων |
≤1.0W |
|
MTBF (σημείωση 6) |
250K ώρες λ., mil-hdbk-217F (25℃) |
|
Διάσταση (σημείωση 7) |
248*36*29 χιλ. (L*W*H) |
|
Συσκευασία (σημείωση 8) |
40pcs/carton |
|
Βάρος |
0.4Kg/pcs/40pcs/CTN |
|
Σημειώσεις |
Όλη η παράμετρος μετριέται στην κανονική θερμοκρασία (+25 ~ +28℃) |
|
1. Η εκτιμημένη τάση μπορεί να προσαρμοστεί, όπως 18V/27V… μπορεί να προσαρμοστεί |
||
2. Ο κυματισμός & ο θόρυβος μετριούνται σε 20KHz του εύρους ζώνης με τη χρησιμοποίηση» στριμμένο ζευγάρι-καλώδιο 12 που ολοκληρώνεται με ένα 0.1 uf & |
||
3. Η αποδοτικότητα που μετριούνται στην ανώτατη τάση παραγωγής, και 230VAC με το πλήρες φορτίο, εάν με 110VAC η αποδοτικότητα |
||
4. Αυτή η σειρά μπορεί να λειτουργήσει -45 ~ -50℃ (στο πλήρες φορτίο), εάν σχετική με η την ανάγκη παράμετρος μας έρχεται σε επαφή με. |
||
5. Αυτό μέτρησε σε 120VAC, φορτίο 80% ~85% με την περιβαλλοντική θερμοκρασία για +25℃~+30℃, η εξωτερική θερμοκρασία κατοικίας με +55℃ ή έτσι. |
||
6. Αυτό μέτρησε σε 120VAC, φορτίο 80% ~85% με την περιβαλλοντική θερμοκρασία για +25℃~+30℃, η εξωτερική θερμοκρασία κατοικίας με +55℃ ή έτσι. |
||
7. Περισσότερες λεπτομέρειες βλέπουν το ακόλουθο μηχανικό σχέδιο. |
||
8. Η μέθοδος συσκευασίας 18pcs δεν είναι κατάλληλη για τους οδηγημένους οδηγούς με τον αδιάβροχο συνδετήρα |
Μηχανική προδιαγραφή
Διάγραμμα φραγμών
Στατικά χαρακτηριστικά καμπυλών Derating
Αποδοτικότητα & φορτίο (24V) (110VAC/230VAC)
